AFIREFÁCIL H07Z1-K (AS)

NORMATIVA
  • UNE EN 50525-3-31 / UNE 211002 (Construcción y ensayos)

  • Directiva de Baja Tensión: 2014/35/UE

  • REGLAMENTO CPR nº 305/2011/UE:
    Reacción al fuego (B2ca-s1a,d1,a1)

  • Cumplimiento RoHS

Ficha técnica

Certificado
de calidad

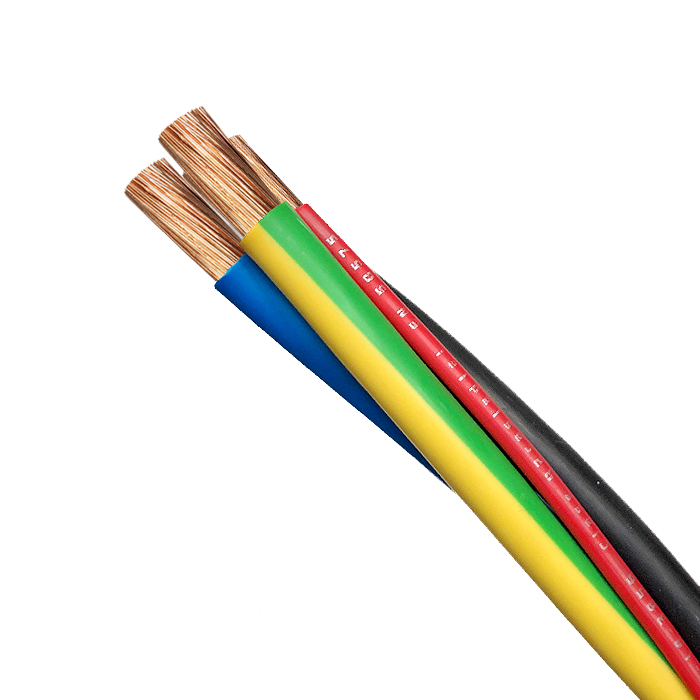

  • Designación técnica: H07Z1-K (AS) TYPE 2   (cableados en haz visible)

  • Descripción constructiva:
    UNE EN 50525-3-31 / UNE 211002 (Construcción y ensayos) Haz cableado de conductores unipolares de designación H07Z1-K(AS) TYPE2, especialmente diseñados para facilitar la instalación de las “Derivaciones Individuales”.- CONDUCTOR: Conductor de cobre electrolítico, recocido, flexible, clase 5 según UNE EN 60228 / EN 60228 / IEC 60228. – AISLAMIENTO: Aislamiento de poliolefina termoplástica Z1 tipo TI7 según la norma UNE EN 50363-7.Están formados por 3 ó 5 conductores, dependiendo de que se trate de suministros monofásicos o trifásicos. Sección: de 6 a 35 mm2. Se incluye el hilo de mando rojo de sección 1,5 mm2 .
  • Tensión nominal: 450/750 V
  • Temperatura máxima del conductor en servicio permanente: 70ºC
  • Temperatura máxima en el conductor en caso de cortocircuito: 160ºC
  • Tensión ensayo: 2,5 kV
  • Color: — *AISLAMIENTOS: SUM. MONOFÁSICO: negro, azul, A/V, rojo(1,5 mm2); SUM. TRIFÁSICO: negro, marrón, gris, azul, A/V, rojo(1,5 mm2)
  • Tipo de instalación: Fija
  • Guía de utilización: Especialmente diseñado para el cableado de las derivaciones individuales en las instalaciones de enlace (ITC-BT 15 REBT).
  • Instrucciones técnicas: REBT:
    ITC-BT 15: Instalaciones de enlace: Derivaciones individuales.
  • Conductor: Flexible
  • Libre de halógenos: Sí
  • Armado: No
  • Comportamiento en caso de incendio:
    REACCIÓN AL FUEGO (Reglamento CPR (UE) 305/2011): B2ca-s1a,d1,a1
    El cable AFIRENAS-L H07Z1-K TYPE2 a efectos de cumplimiento del Reglamento de productos de la construcción (UE) 315/2011 y la norma EN 50575 posee una clasificación de reacción al fuego
    B2ca-s1a, d1, a1 y está sujeto al Sistema «1+» de Evaluación y Verificación de la Constancia de las prestaciones (EVCP) a través de AENOR S.A.U. (0099).
    1. No propagador de la llama: EN 60332-1-2; IEC 60332-1-2 (H≤425 mm)
    2. No propagador del incendio: EN 50399 (llama: 20,5 kW) Fs ≤ 1,5 m
    3. Emisión de calor e índice de crecimiento de fuego: EN 50399 (llama: 20,5 kW)
       – Emisión de calor total: THR ≤ 15 MJ
       – Valor máximo emisión de calor: HRR ≤ 30 kW
       – Índice de crecimiento del fuego: FIGRA ≤ 150 W/s
    4. Caída de partículas inflamadas: según EN 50399 (llama: 20,5 kW).
       – d1: Sin caída de gotas/partículas inflamadas que persistan más de 10 segundos durante el ensayo (t=1200 s).
    5. Baja producción y opacidad de humos: UNE EN 61034-2 ; IEC 61034-2
       – s1:
           – Producción total de humos: (TSP) ≤ 50 m2
           – valor máximo de emisión de humos: (SPR) ≤ 0,25 m2/s
       – s1a: s1 y transmitancia lumínica superior al 80 %
    6. Bajo índice de acidez de los gases de combustión: EN 60754-2; IEC 60754-2
       – a1: pH≥4,3 y conductividad de los gases < 2,5 microsiemens/mm
    Nº DoP: MB2H07Z1KTYPE2 La etiqueta del embalaje (rollo, carrete o bobina) de estos cables poseerá el marcado CE que indica el Reglamento CPR UE nº 305/2011 artículos 8 y 9.
    Otras características: – No propagación del incendio: UNE EN 60332-3-24 / IEC 60332-3-24 – Baja emisión de gases tóxicos: UNE EN 50267-2-1 / IEC 60754-1
